1/概述Productoverview
MPD型低壓封閉式配電柜(箱)，適用于交流電壓500V及以下的三相三線、三相四線、三相五線制系統，作動力照明配電之用。具有配電方案靈活、組合方便、實用性強、結構新穎等特點，可廣泛應用于發電廠、航天、航空、石油代工、治金、紡織、高層建筑、鋼鐵等行業。
2/正常使用條件Normalservicecondition
正常使用條件
1、海拔高度小超過2000m
2、沒有粉塵、腐蝕性氣體和雨水侵襲的戶內
3、周圍空氣溫度:周圍空氣溫度上限為+40℃，下限為 -25℃。在24小時內測得的平均溫度不超過+35℃
4、沒有震動及顛簸，且安裝傾斜度不超過5°。
5、用戶有特殊要求時，可以與制造廠協商解決
3/主要技術參數Maintechnicalparameters
1、主要電氣性能完全符合IEC60439-1和GB72511的規定。
2、輔助電路具有就地、遠方、自動控制和就地、遠方控制切換的功能，接觸器可采用直流保持。
3、受電主開關具有瞬間脫扣和熱磁脫扣保護可選，并具有自投、手動操作和自動切換功能。
4、饋電電路開關具有瞬間脫扣和熱磁脫扣保護，當用戶要求，可加裝漏電保護。
5、電動機控制電路具有短路瞬時、過載、欠壓釋放及斷相保護。
6、柜內銅母線采用電接觸表面處理新工藝，銅母線表面形成一層無色抗腐蝕的導電膜，具有穩定的接觸電阻，顯著的防潮、防腐蝕、防鹽霧功能，減少環境污染。
7、防護等級:IP30 IP40 IP54

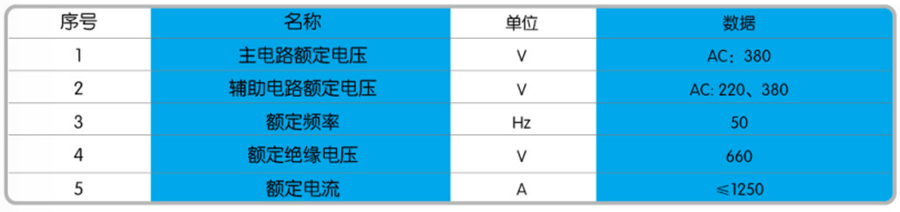

4/主要技術參數Maintechnicalparameters
5/產品結構特點Productdesignfeatures
1、MPD型低壓封閉式配電柜(箱)，采用C型材或8MF型材組裝而成?？蚣芗皩Ｓ门涮琢慵杀竟旧a(chǎn)配套供貨，以保證柜體的精度和質量。柜體零部件按模塊原理設計，通用化系數高，可以實現預生產。
2、柜門與構架采用可卸活動鉸鏈相連，安裝、拆卸方便。
3、安裝電器元件的儀表門其接地采用多股軟銅線與框架相連。柜內的安裝件與框架用滾花墊圈連接，整柜構成完整的接地保護系統。
6/訂貨須知訂貨時須注明
1、產品的型號
2、主電路系統圖，柜的平面排列圖
3、輔助電路電氣原理圖
4、柜內元器件清單(主母線規格)
5、其它與產品正常使用條件不符的特殊要求
