1/概述Product overview
ZBW系列預裝式變電站系我公司為滿足城網建設的需求，自行設計開發的系列產品。該系列產品是一種將中壓開關設備、變壓器、低壓配電設備按一定接線方案組合成一體的成套配電設備。
本系列預裝式變電站適合用于12kV，額定頻率為50Hz的三相交流系統，容量配置在2500kVA及以下的住宅小區、商廈賓館、大型工地、高層建筑、工礦企業及臨時性的施工場所，適用干環網供電，也適用于放射式終端供電。
本系列預裝式變電站具有結構緊湊，成套型強，運行放心可靠，維護方便，造型美觀等優點。具有體積小，占地面積小，可選擇性大，現場安裝量小，安裝調試周期短，以及隨負荷中心移動等特點。
2/使用環境條件 Conditionsofuseenvironment
1、周圍空氣溫度不得超過+40℃，最低周圍空氣溫度-25℃；
2、海拔不超過1000米，若使用特殊訂購的變壓器和低壓元件，可達到海拔3000米；
3、垂直傾斜度不超過5℃，無劇烈震動及無沖擊的場所；
4、空氣濕度不大于90%(+25℃)；
5、無導電塵埃，無爆炸危險，無腐蝕金屬和電氣元件的氣體存在；
6、戶外風速不得超過35m/s。

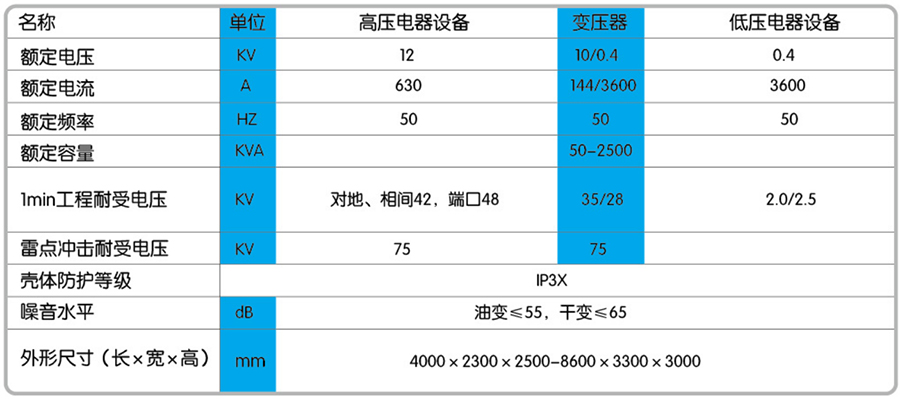

4/主要技術參數Maintechnicalparameters
5/產品設計特點Productdesignfeatures
1、外殼參照國外先進技術并根據實際情況進行設計。具有牢固、隔熱通風、性能好、防塵、防小動物、防潮外型美觀，維護方便等特點。外殼材料有多種選擇。如:鋁合金板、鋼板、復合板、不銹鋼板、非金屬材料(玻璃纖維水泥)等。
2、高壓一側采用負荷開關，也可采用真空斷路器，并且有齊全的防誤操作功能。如要選配：XGN20-12L六氟化硫環網柜HXGN154、HXGN17等環網開關設備。變壓器可采用油漫式變壓器，全密變壓器，又可采用干式變壓器。
3、變電站保護性能完善，操作方便，高低壓計量可供選擇，可根據用戶要求配備自動無功率補償裝置。
4、箱體頂蓋設計為雙層結構，夾層間充滿泡沫塑料，具有良好的隔熱作用。高、低壓室在其內部設計有獨立的頂板，變壓器室內設防凝露及自動溫控監視、加熱、降溫裝置。
5、箱體采用自然通風，也可加裝強迫通風設備。門板及側板外側對應百葉窗的位置上裝有防塵裝置。
6/備注 Remark
1、ZBW-12/0.4高壓/低壓預裝式變電站，可根據用戶要求配置風機和溫控器，常規下250KVA及其以下容量不配風機和溫控器。
2、ZBW-12/0.4高壓/低壓預裝式變電站，可根據用戶的要求配置不同材質和外殼，例如：不銹鋼、冷板靜電噴漆、鋁合金等材質。防護等級為IP20、IP30、IP41，以上訂貨時須說明。
3、箱變一次系統以用戶設計院設計為準。4箱變基礎圖以公司最終設計圖紙為準。
