1/概述Productoverview
GCS型低壓抽出式成套開關設備(以下簡稱“開關設備”)是我公司為滿足廣大設計單位和電力用戶的要求設計研制出的符合國情、具有較高技術性能指標,能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關設備。該產品目前已被電力用戶廣泛選用。
開關設備適用干發電廠、石油、化工、冶金、紡織、高等建筑等行業的配電系統。在大型發電廠、石化系統等額定功率為60Hz、額定工作電壓為400V、690V,額定電流4000A及以下的發、供電系統中的配
電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
本產品符合:GB7251《低壓成套開關設備和控制設備》、JB/T9661《低壓抽出式開關設備》 IEC60439-1《低壓成套開關設備和控制設備》標準。
2/使用環境條件Conditionsofuseenvironment
1、周?chē)諝鉁囟?-5℃--+40℃;日平均溫度不得高于+35℃,超過時,需根據實際情況降容運行。
2、海拔高度:2000m及以下。
3、相對濕度:最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相對濕度;如+20時為90%,應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4、安裝傾斜度不超過5度,目整組柜列相對平整(符合GBJ232-82標準)。
5、開關設備應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
注:用戶有特殊要求時,可以與本公司協商解決。
3/主要技術參數Maintechnicalparameters

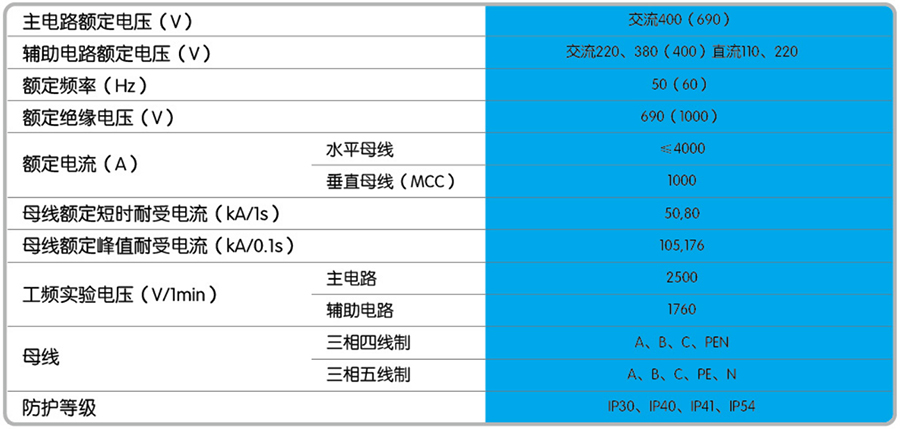

開關柜基本參數
4/產品特性 Productcharacteristics
1、輔助電路方案
GCS輔助電路圖冊共有輔助電路方案120個,分上下兩冊。上冊《交流操作部分》共分63個方案,下
冊《直流操作部分》共有57個方案。
直流操作部分的輔助方案主要用于發電廠變電站的低壓廠(所)用系統。適用于200MW及以下和300MW及以上容量機組低壓廠用系統,工作(備用)電源進線,電源饋線和電動機饋線的一般控制方式。
交流操作部分的輔助方案主要用于廠礦企業及高層建筑的變電所的低壓系統。有6種適用于雙電源操作控制的組合方案。并設有操作電氣聯鎖備用自投、自復等控制電路,工程設計中可以直接采用。
直流控制電源為直流220V或110V,交流控制電源為交流380V或220V,由抽屜單元組成的成套控制變壓器,留有24V電源供需要使用弱點信號燈時采用。
電度表的安裝地點和電壓的引入方法及其他安裝使用要求詳見輔助電路圖的《編制說明》。
2、母線
為提高母線動熱穩定能力和改善接觸面的溫升,裝置全部采用TMY-T2系列硬銅排,銅排表面采用先進的抗氧化處理工藝,優于傳統的鍍錫工藝。
